管理员指南

网格管理

网格部署分全局维度、租户维度，详细说明参见最佳实践。 前提条件：

• 网格部署所在项目需要授权<管理集群>。管理集群，即平台只有一个，带有primary=true标签的集群
• 系统管理员、租户管理员有权安装、配置网格
• 创建网格的用户，不仅需设置为“网格部署租户&网格内各集群”的租户管理员，还需设置为“网格部署租户&管理集群”的租户管理员。因为meshes、istios、istioinstalls、ingressgateways、ingressgatewayinstalls等资源仅创建在网格部署所在项目&管理集群中
• 部署东西向网关eastwestgateway需预留如下端口：15080，15443，15012（用于给跨集群访问控制面的sidecar，或者其他的pilot），15017，15091（metric），15022（用于status）
• 部署网格网关ingressgateway 需预留如下端口：443、80（用于路由），15021（用于status），15090（metric）

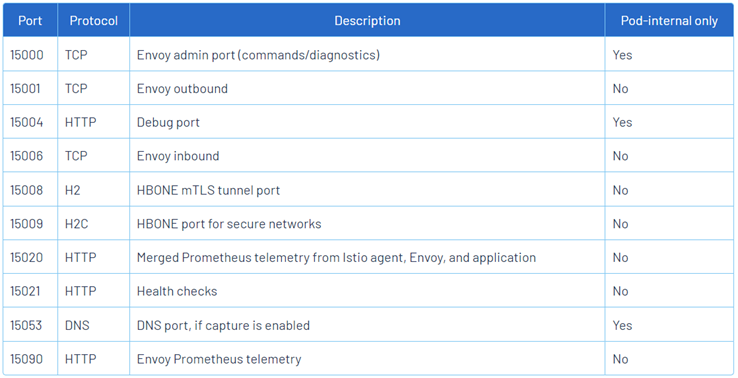

• sidecar proxy (Envoy) 占用端口

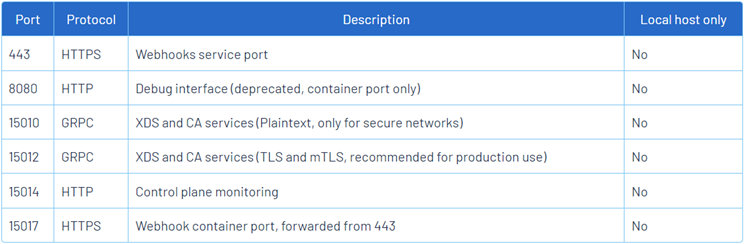

* istiod占用端口

添加网格

添加网格的操作步骤如下所示。 (1) 进入[管理工作台/配置管理/服务网格配置/网格管理]页面。 (2) 点击“添加网格”，填写相关内容： a. 网格名称：不超过30个字符 b. 网格类型：全局维度、租户维度 c. 部署租户：选择全局维度时，显示“系统租户”，不可编辑；仅系统管理员、平台管理员可部署全局维度网格 d. 部署租户：选择租户维度时，下拉选择当前用户角色有权限的租户。包括系统管理员、租户管理员 e. Primary集群：选择“部署租户”已授权的集群

• 集群本地域名：只读显示Primary集群的集群本地域名
• 部署项目：选择全局维度时，此项目固定使用命名空间为istio-system的项目，如果集群上未创建，需要在“系统租户”下创建此项目并授权“Primary集群”，同时还需授权“管理集群”，即带有标签primary=true的集群
• 部署项目：选择租户维度时，此处选择在部署租户下创建的且授权“Primary集群”的项目，同时此项目还需授权“管理集群”，即带有标签primary=true的集群
• 东西向网关：用于网格内集群间服务调用。分两种网络模式：三层负载均衡、主机网络
• 东西向网关 - 三层负载均衡：填写容器组数，默认1~5；容器规格CPU\内存的request和limit值
• 东西向网关 - 主机网络：填写节点标签，IP地址，容器规格
  • 节点标签：填写一对key/value，需确认已在目标节点上设置此标签！
  • IP地址：填写单个IP地址，必填。
  • 容器规格：CPU\内存的request和limit值
• 网格资源配置
  • Istiod：填写容器组数，默认1~5；容器规格CPU\内存的request和limit值
  • sidecar：容器规格CPU\内存的request和limit值，sidecar容器规格修改后，后续接入网格的服务立即生效，已接入网格的服务需重启后才生效
  • istio-vm-server：填写容器组数，默认1；容器规格CPU\内存的request和limit值
  • registry-adaptor：填写容器组数，默认1；容器规格CPU\内存的request和limit值

f. Remote集群：选择“部署租户”已授权的集群，可添加一个、多个或者不添加。

• 部署项目：需同Primary集群的部署项目一致，如果没有，需要手动创建并授权当前Remote集群
• 东西向网关：规则说明同Primary集群一致
• 网格资源配置：
  • registry-adaptor：填写容器组数，默认1；容器规格CPU\内存的request和limit值

g. 默认入口网关：即ingress gateway服务。用于网格外服务调用网格内服务，默认部署一个，更多请到「网格网关管理」处配置。

• 部署到集群：选择部署租户授权的任一集群
• 网络模式：三层负载均衡、主机网络。
• 网格网关 - 三层负载均衡：填写容器组数，默认1~5；容器规格CPU\内存的request和limit值
• 网格网关 - 主机网络：填写节点标签，IP地址，容器规格
  • 节点标签：填写一对key/value，需确认已在目标节点上设置此标签！
  • IP地址：填写单个IP地址，非必填。
  • 容器规格：CPU\内存的request和limit值

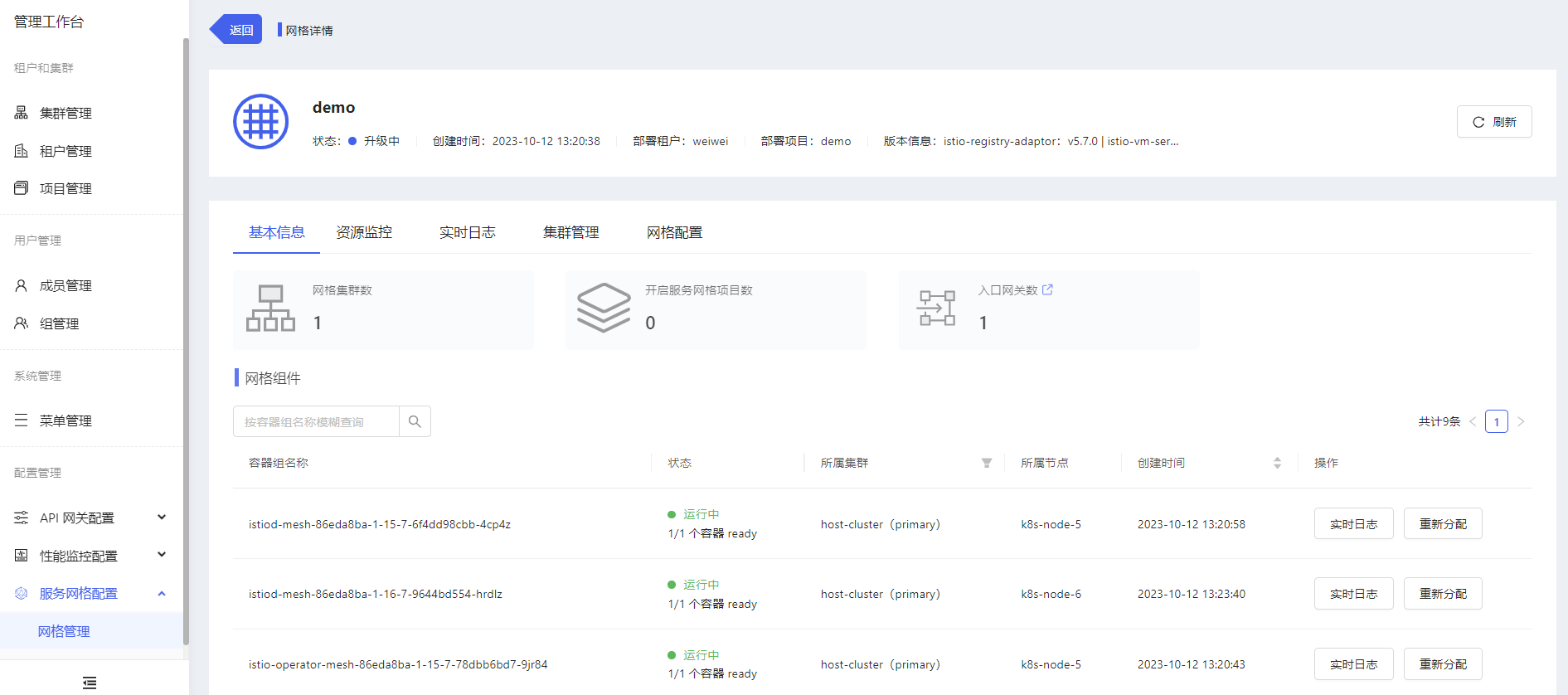

(3) 点击“确定”，返回网格管理列表页面，提示正在安装中，请耐心等待。此时列表中网格状态为“部署中”。 (4) 点击“部署中”，展示部署进度。部署成功后，最终状态为“部署完成”。 (5) 检查当前网格的每个集群中部署istiod的节点是否安装socat软件，如果没有，请安装。网格平台部署时，应当已经在所有节点上安装socat软件。未安装时，将影响网格卸载、网格升级、“sidecar管理”中查看xDS配置和同步Pilot功能，不影响接入的业务服务的正常使用。 (6) 具体查看[管理工作台/服务网格配置/网格管理]页面，找到当前网格，进入其详情页面，查看“基本信息”页签中，istiod服务部署所在的集群和节点。参考下图。建议在网格中每个集群的所有节点上都安装socat，因为pod重启可能会分配到其他节点。安装命令如下：

• RHEL/CentOS：yum install -y socat
• Debian/Ubuntu：apt install -y socat

说明

• 全局维度、租户维度均支持按生产环境、测试环境等部署不同的网格。建议按实际业务场景，合理规划网格部署！
• 租户&集群维度仅能部署一套网格
• 建议Remote集群中各集群的本地域名与Primary集群一致
• 使用三层负载均衡网络模式，需提前部署metallb
• 使用主机网络模式，需提前为目标节点设置节点标签
• 同一个节点上，东西向网关和网格网关仅能部署一个，避免端口冲突
• 网格控制面所在项目暂不支持服务接入网格

查看网格列表

操作步骤如下所示。 (1) 进入[管理工作台/配置管理/服务网格配置/网格管理]页面。 (2) 列表展示平台已部署的网格，展示网格名称、状态、租户名称、集群数量、创建时间、操作。 a. 状态：部署中、部署完成、删除中、异常 b. 租户名称：网格部署所在的租户 c. 集群数量：网格中加入的Kubernetes集群数量 d. 操作：删除 (3) 点击网格名称，进入其详情页面。展示网格基本信息、资源监控、实时日志、集群管理、网格配置。 (4) 详情顶部显示：网格名称、网格状态、创建时间、部署租户、部署项目、版本信息。

说明

网格异常分如下几种情况：网格组件存在异常；网格所在集群被移除；网格所在集群异常。

查看网格基本信息

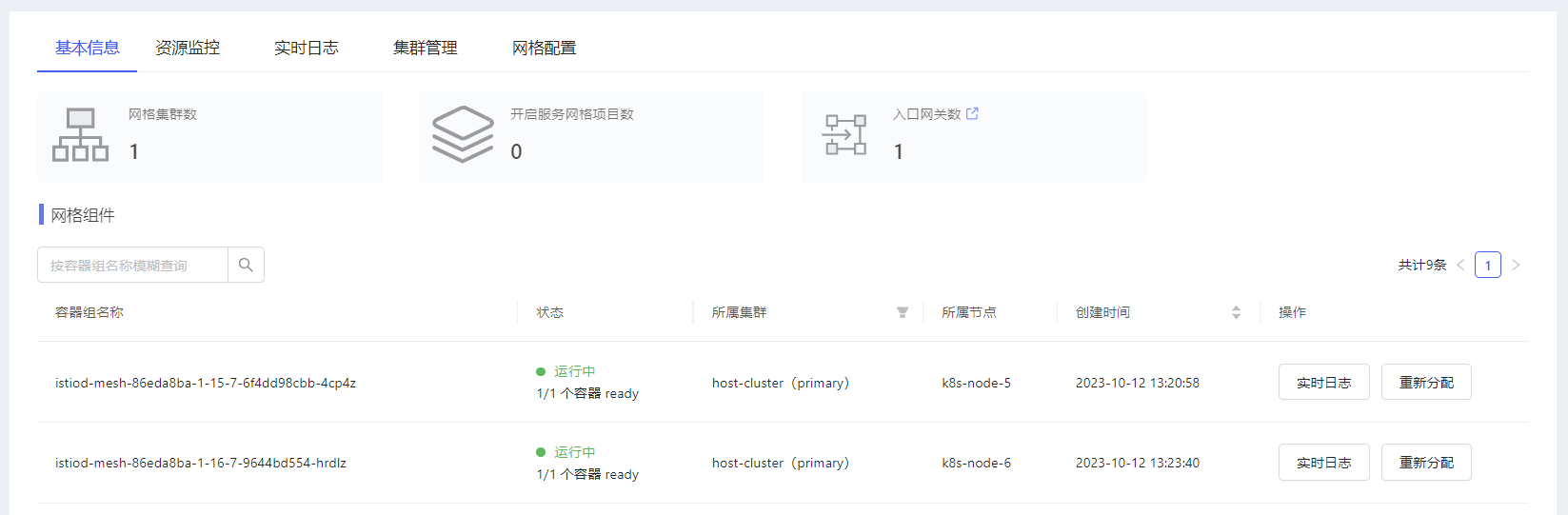

操作步骤如下所示。 (1) 进入[管理工作台/配置管理/服务网格配置/网格管理]页面。 (2) 找到目标网格，点击其网格名称，进入详情页面，点击“基本信息”页签。 (3) 展示网格集群数、开启服务网格项目数、入口网关数，及网格组件的容器组列表。 (4) 容器组列表展示容器组名称、状态、所属集群、所属节点、创建时间、操作（实时日志、重新分配）。

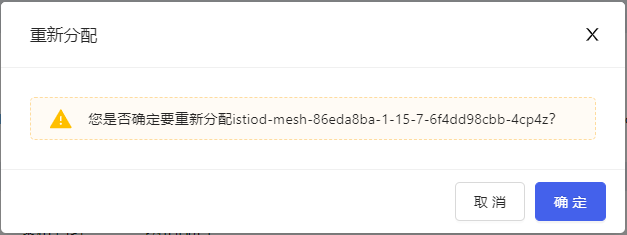

(5) 点击实时日志，跳转“实时日志”页签，并以当前容器组作为查询条件。 (6) 点击重新分配，弹框二次确定后，重新分配此容器组运行所在的节点。

网格组件资源监控

操作步骤如下所示。 (1) 进入[管理工作台/配置管理/服务网格配置/网格管理]页面。 (2) 找到目标网格，点击其网格名称，进入详情页面，点击“资源监控”页签。 (3) 选择集群、组件服务、容器组、容器，按时间段查看CPU、内存、网络、容器文件系统监控数据。

网格组件实时日志

操作步骤如下所示。 (1) 进入[管理工作台/配置管理/服务网格配置/网格管理]页面。 (2) 找到目标网格，点击其网格名称，进入详情页面，点击“实时日志”页签。 (3) 选择集群、组件服务、容器组、容器，查看实时日志。

添加集群

只可添加Remote集群，操作步骤如下所示。 (1) 进入[管理工作台/配置管理/服务网格配置/网格管理]页面。 (2) 找到目标网格，点击其网格名称，进入详情页面，点击“集群管理”页签。 (3) 点击添加集群，选择Remote集群、填写东西向网关、网格资源配置信息。 a. Remote集群，当前网格部署租户所授权的集群，选择后只读显示集群本地域名和部署项目。如果部署项目未与此集群授权，需要联系管理员进行授权 b. 东西向网关：用于网格内集群间服务调用。分两种网络模式：三层负载均衡、主机网络

• 东西向网关 - 三层负载均衡：填写容器组数，默认1~5；容器规格CPU\内存的request和limit值
• 东西向网关 - 主机网络：填写节点标签，IP地址，容器规格
  • 节点标签：填写一对key/value，需确认已在目标节点上设置此标签！
  • IP地址：填写单个IP地址，必填。
  • 容器规格：CPU\内存的request和limit值

c. 网格资源配置

• istio-registry-adaptor：填写容器组数，默认为1；容器规格CPU\内存的request和limit值

(4) 点击确定，添加成功后，列表显示添加后的集群。

说明

网格异常状态时不允许添加集群。

编辑集群

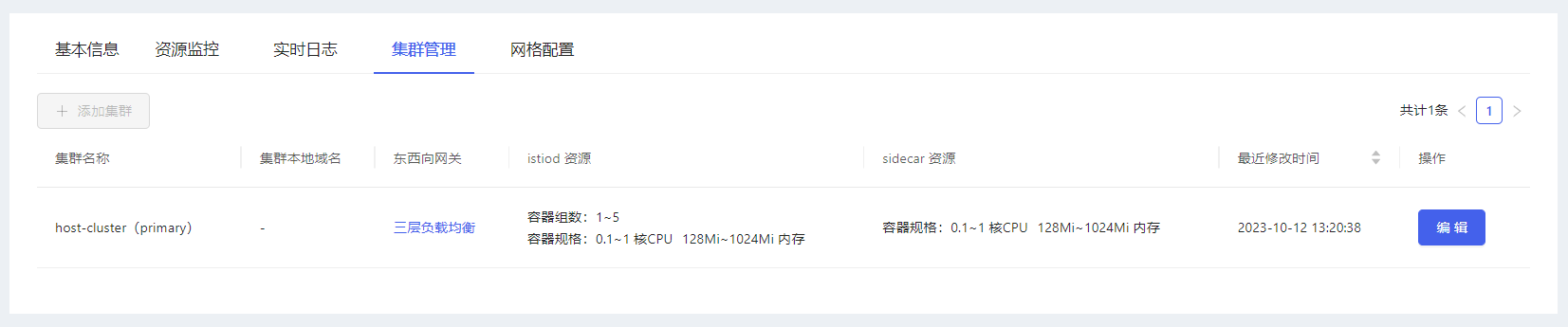

操作步骤如下所示。 (1) 进入[管理工作台/配置管理/服务网格配置/网格管理]页面。 (2) 找到目标网格，点击其网格名称，进入详情页面，点击“集群管理”页签。 (3) 找到目标集群，点击操作项-编辑，仅支持编辑东西向网关的容器规格等属性，网格资源配置。

删除集群

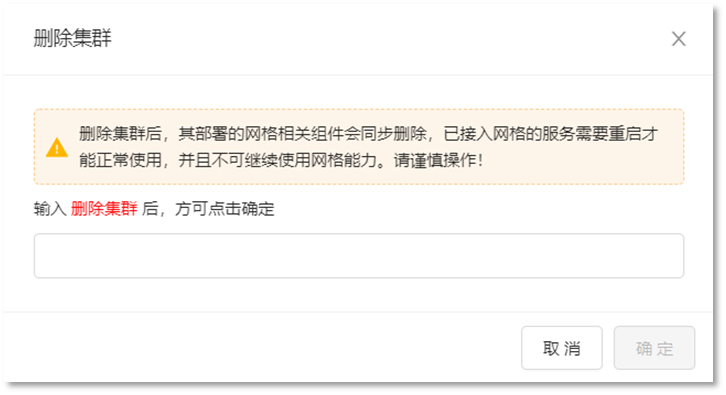

操作步骤如下所示。 (1) 进入[管理工作台/配置管理/服务网格配置/网格管理]页面。 (2) 找到目标网格，点击其网格名称，进入详情页面，点击“集群管理”页签。 (3) 找到目标集群，点击操作项-删除，仅支持删除Remote集群。 (4) 删除集群后，其部署的网格相关组件会同步删除，已接入网格的服务需要重启才能正常使用，并且不可继续使用网格能力。请谨慎操作！ (5) 输入“删除集群”后，点击确定按钮，删除成功。

网格配置

网格维度设置 Sidecar 启动顺序，包含两种：同时启动业务容器和Sidecar，等sidecar就绪后，再启动业务容器。 操作步骤如下所示。 (1) 进入[管理工作台/配置管理/服务网格配置/网格管理]页面。 (2) 找到目标网格，点击其网格名称，进入详情页面，点击“网格配置”页签。 (3) 网格部署后，默认“同时启动业务容器和Sidecar”启动顺序。 (4) 点击编辑图标，可选择另一种启动顺序，保存后，会自动触发网格控制面重启（秒级），重启中会影响 xDS 下发，请谨慎操作！ (5) 建议用户自行评估业务场景，在服务维度调整sidecar启动顺序。在[服务网格/网格服务管控]页面，找到目标服务，进入其详情页面按需调整！

删除网格

操作步骤如下所示。 (1) 进入[管理工作台/配置管理/服务网格配置/网格管理]页面。 (2) 找到目标网格，点击操作项的“删除”按钮。弹框二次提醒，删除网格xxx后，网格中所有集群上部署的网格相关组件会同步删除，已接入网格的服务需要重启才能正常调用，并且不可继续使用网格能力。请谨慎操作！输入框输入“删除网格”后，确定按钮可点击，点击后，弹框消失，提示正在删除中，请耐心等待。

说明

• 网格所在集群被移除后，网格状态异常，但网格仍可删除，提示用户：此网格所在集群已不存在，若该集群再次接入网格，请使用工具清理残留资源后再接入！
• 删除网格时增加数据面连接判断，若网格存在数据面连接，提示用户进行手动删除数据面连接后再删除网格！

网格网关管理

网格部署后，创建的默认入口网关，会显示在网格网关管理页面。一个网格支持部署多个网格网关（ingressgateway）。

添加网格网关

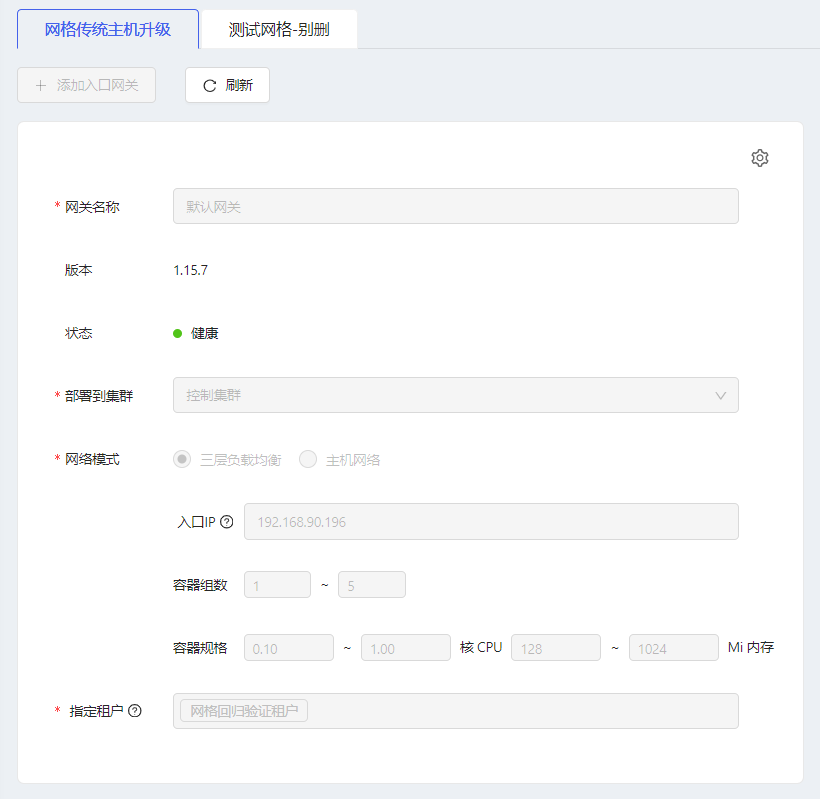

操作步骤如下所示。 (1) 进入[管理工作台/配置管理/服务网格配置/网格网关管理]页面。 (2) 分网格展示其网格网关信息，点击某网格页签，查看网关信息。 (3) 点击“添加入口网关”，弹框设置 a. 网关名称：由 3 ~ 20 位中英文、数字、中划线组成 b. 部署到集群：下拉选择当前网格中添加的集群 c. 网络模式：三层负载均衡、主机网络

• 网格网关 - 三层负载均衡：填写容器组数，默认1~5；容器规格CPU\内存的request和limit值
• 网格网关 - 主机网络：填写节点标签，IP地址，容器规格
  • 节点标签：填写一对key/value，需确认已在目标节点上设置此标签！
  • IP地址：填写单个IP地址，非必填。
  • 容器规格：CPU\内存的request和limit值

d. 指定租户：仅全局维度的网格展示此项。可选所有租户共享，或指定某一租户。

• 指定租户后，只有指定租户才可见该入口网关
• 所有租户共享，以后新增租户也可使用

(4) 点击“确定”，弹框消失，添加成功后，其状态显示“健康”。

说明

• 入口网关默认部署到当前网格部署所在的租户&项目&指定集群中。
• 网关状态有4种，部署中、健康、删除中、异常。
• 网格异常状态时均不允许添加网格网关。
• 当网关状态为部署中、删除中、异常时，创建路由失败。
• 选择三层负载均衡网络模式，添加成功后，“入口IP”只读显示externalIP。

编辑网格网关

操作步骤如下所示。 (1) 进入[管理工作台/配置管理/服务网格配置/网格网关管理]页面，点击目标网格页签。 (2) 找到目标入口网关，点击编辑，允许编辑容器规格、指定租户（全局维度的网格才有此选项），其它均不允许编辑。 (3) 点击保存，编辑成功。

删除网格网关

操作步骤如下所示。 (1) 进入[管理工作台/配置管理/服务网格配置/网格网关管理]页面，点击目标网格页签。 (2) 找到目标入口网关，点击删除，二次弹框删除确定。 (3) 点击确定，删除成功。

说明

入口网关删除后，关联此网关的路由将不再生效，需要修改或更新。

网格系统配置

开启服务网格

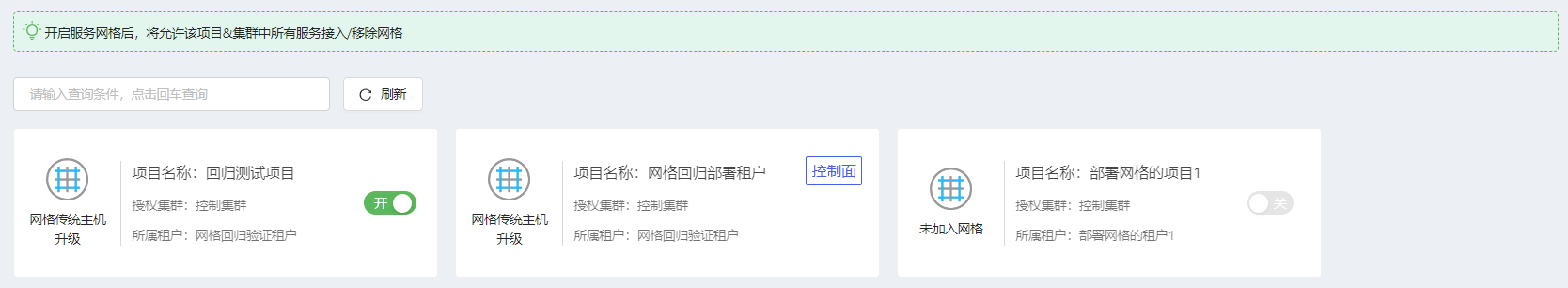

网格部署成功后，需要为项目&集群开启服务网格，才允许将其服务接入网格，进行网格治理。租户管理员、系统管理员有权限操作。 操作步骤如下所示。 (1) 进入[管理工作台/配置管理/服务网格配置/网格系统配置]页面。 (2) 支持按网格、项目、集群、租户多维度查询。 (3) 找到目标项目&集群，默认关闭，点击开启，弹框二次确认。 (4) 点击确定，开启成功。

说明

网格控制面所在的项目&集群不可开启服务网格，无开关，有控制面标识。

网关高可用设置

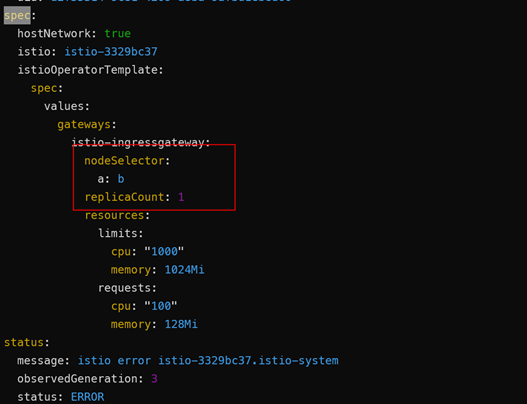

使用“主机网络”模式，默认部署网关后，仅在匹配到的节点上部署一个容器组Pod，如果想扩容，请按如下步骤进行操作： (1) 进入管理集群（标签primary=true，即部署mesh-api系统服务的集群），找到目标网关ingressgateway资源。修改replicaCount，执行kubectl edit ingressgateway ${name} -n ${namespace}。

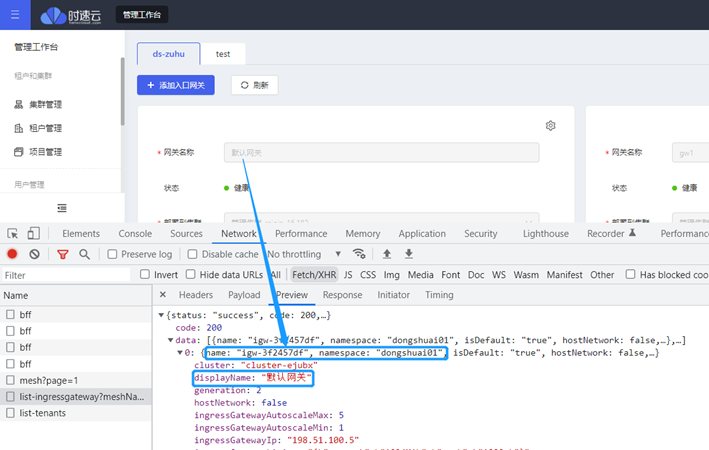

• ${name} ：目标网格网关的name，如下图找到name
• ${namespace} ：目标网格网关部署所在的命名空间，如下图找到namespace

(2) [管理工作台/服务网格配置/网格网关管理]中找到目标网关，ip地址需要填写vip，并绑定在pod部署的多个节点上面，建议副本数与label能匹配的节点数保持一致。

说明

• label匹配的每个节点上只能部署一个副本，避免端口冲突。
• 请确保部署节点没有设置污点，如果有，会导致pod pending。
• 副本数大于label匹配到的节点数，会导致多余pod pending。副本数小于label匹配节点数，可能导致请求到没有部署网关pod的节点，导致此次业务请求失败。
